2XXX系鋁銅合金成分及性能

1-標準：GB/T3190-1996

2-特性及適用范圍：

        2XXX系列為鋁－銅－鎂系中的典型硬 鋁合金，其成分比較合理，綜合性能較好。很多國家都生產(chǎn)這個合金，是硬鋁中用量最大的。該合金的特點是：強度高，有一定的耐熱性，可用作150°C以下的工作零件。溫度高于125°C，2XXX系列合金的強度比7075合金的還高。熱狀態(tài)、退火和新淬火狀態(tài)下成形性能都比較好，熱處理強化效果顯著，但熱處理工藝要求嚴格�？刮g性較差，但用純鋁包覆可以得到有效保護;焊接時易產(chǎn)生裂紋，但采用特殊工藝可以焊接，也可以鉚接。廣泛用于飛機結(jié)構(gòu)、鉚釘、卡車輪轂、螺旋槳元件及其他種種結(jié)構(gòu)件。

3-2XXX系鋁銅合金用途：

        2XXX系列鋁銅合金由于有高強度和好疲勞強度，被廣泛應用在航空器結(jié)構(gòu)上，尤其是機翼與機身結(jié)構(gòu)下的受到張力的地方。

4-2XXX系列硬鋁應用較為廣泛的牌號：2024(2A12)、LY12、LY11、2A11、2A14（LD10）、2017、2A17等。

5-2XXX系鋁銅合金的化學成分（以最高百分比表示，除非列出的是一個范圍值）：

6-2×××鋁銅合金的機械及物理性能

        力學性能：

                抗拉強度 σb (MPa) ≥425

                條件屈服強度 σ0.2 (MPa)≥275

                狀態(tài)T4硬度：HB 120--145

                延伸率：14以上

                試樣尺寸：鋁板

                注：鋁板室溫橫向力學性能

7-2×××鋁銅合金的出廠狀態(tài)：H112，T4，T351，T6；

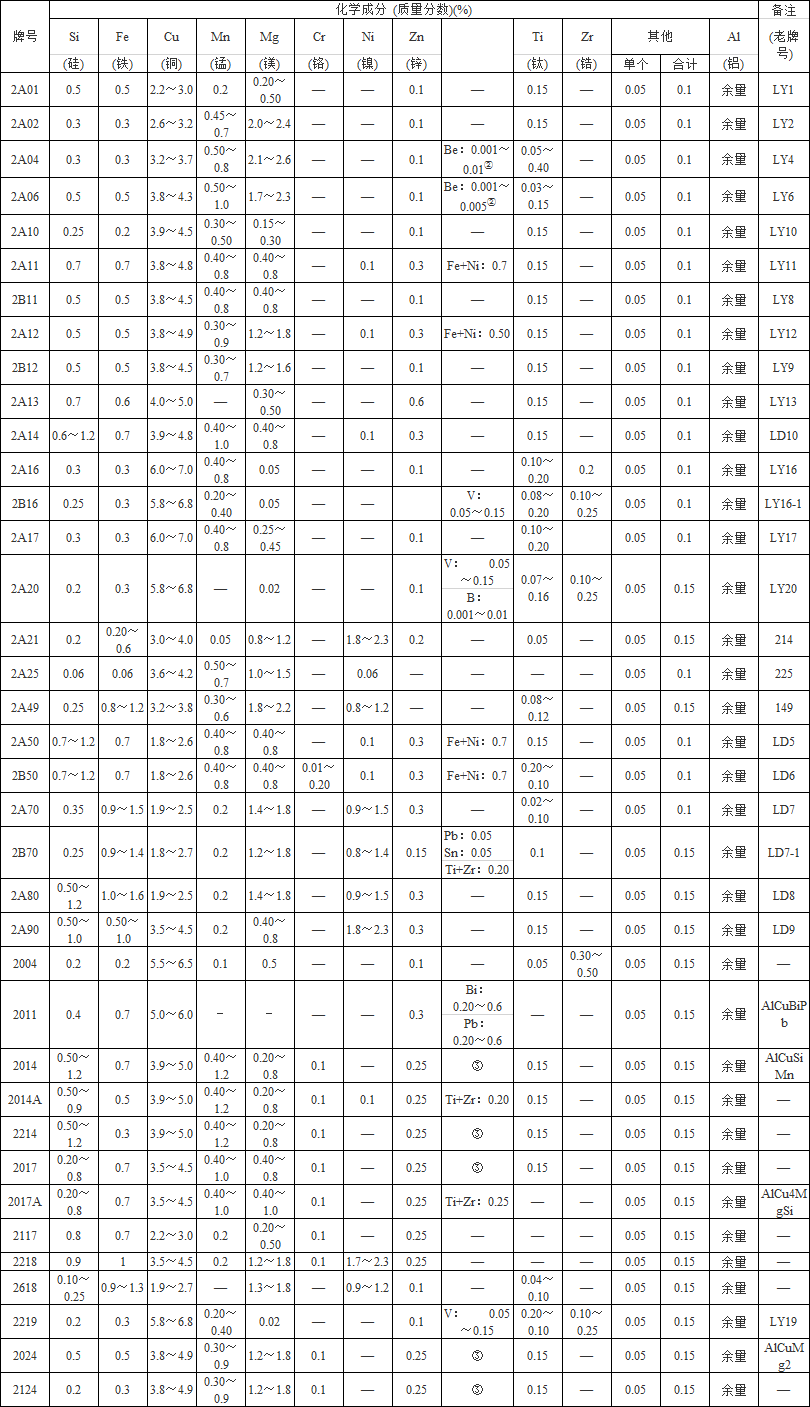

8-2系列鋁銅合金系列牌號及化學成分表：
